沥青车辙试验仪使用说明书
关键字: 沥青车辙试验仪使用说明书 日期: 2020-4-17 7:38:29 点击 6263 次

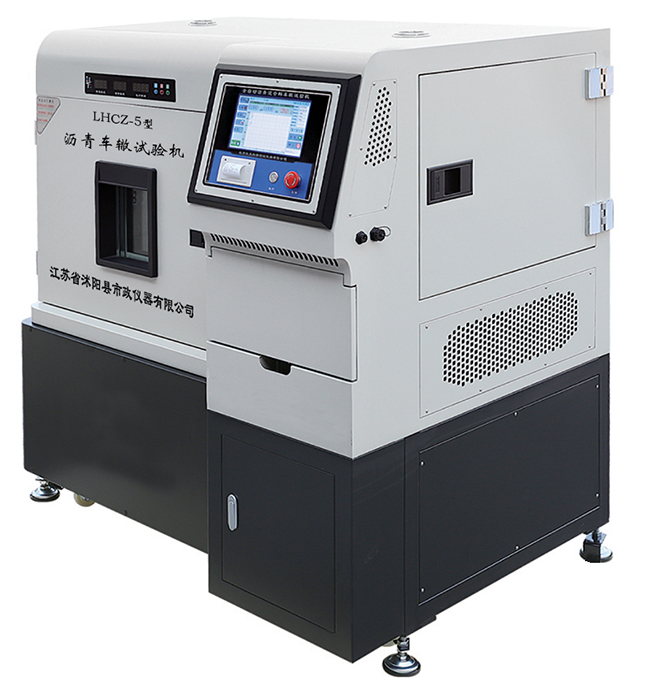

沥青车辙试验仪使用说明书

规格型号:LHCZ-5

尊敬的用户:
感谢您购买本公司产品!为了便于您正常使用沥青车辙试验仪,请您认真阅读并妥善保存使用说明书。如您有任何疑问或想了解更多产品信息,敬请垂询我公司或浏览官方网站: http://www.syzqL.com/,我们将随时竭诚为您服务!
   前言
   为了充分发挥本仪器的功能,确保仪器,样品,使用者的安全,请详细阅读本使用说明书,当您遇到任何疑问而本说明书又无法提供解答时,请联系我们的经销商或本公司技术人员。

   重要内容:
1、请勿自行拆装或更改本仪器的装配件和电路。
2、切勿让本机遭受雨淋或受潮,严防水汽侵入机件,以避免电击,失火等危险。
3、清洁前将本机电源拔离插座,请用柔软的干抹布擦拭面板及机身的其他部位。小心水滴侵入面板裸露的开关,端子等处。
4、谨防针,钉,硬币,螺丝等金属物件跌入仪器机箱内部,否则可能导致机械故障,电路短路等危险。
5、倘若水或其他物体以外进入仪器内不允许浸水的部件如电机,吹风槽,控制器等,请立即关闭电源,并设法待水挥发或取出物件后通电使用。
6、从仪器背面连接电源线,用手拿插头拔插时,严禁拖拉硬拽电线。严防高温,老鼠等损坏电线。
7、仪器工作环境为温度5-70℃,湿度50-90%(不凝露),过高的湿度将影响本仪器的电气安全性能。
8、本仪器使用三相四线380V电源,使用前必须将仪器的接地处使用不低于1平方线可靠接地。

   沥青车辙试验仪符合中华人民共和国行业标准JTG E20-2011 <<公路工程沥青及沥青混合料试验规程>>标准要求。主要用于测定沥青混合料的高温抗车辙能力,供沥青混合料配合比设计的高温稳定性检验使用。车辙试验仪其性能可靠、测控精度高、操作方便,是各级质检站、公路工程试验检测中心、监理、施工单位、大专院校、科研部门、沥青混合料生产企业等必备的试验设备。
二、沥青车辙试验仪特点:
1、沥青混合料的车辙试验是试件在规定温度及荷载条件下,测定试验轮往返行走所形成的车辙变形速率,以每产生1mm变形的行走次数即动稳定度表示。
2、试验时电机和减速器输出动力,使传动组件中的偏心轮绕主轴旋转,此时,连杆带动小车组件做往复运动,其运动距离为230±10mm运动速度为42±1次/分。碾轮与试模组件(3)的接触压强为0.7±0.05Mpa。位移传感器用于测量碾轮压试样所形成的位移值,即车辙的变形量,此变形量由系统实时采集,并经过数据处理后显示数值和时间-位移曲线,还可打印输出。
3、温度传感器将恒温箱的温度值传给控制箱的温控器,以控制加热器并由涡流风机通过加热混合箱和风道使恒温箱内的温场均匀,恒温箱的温度控制在60±0.5℃的范围内。
4、其试验时间可任意设定,由系统自动控制,通常试验时间为60分钟。
5、标配计算机串口,可以使用本公司的Windows版的试验软件,完成试验,存储和报表打印。
三、沥青车辙试验仪主要技术参数:
1、适用标准:JTG E20-2011 <<公路工程沥青及沥青混合料试验规程>>;
2、碾轮的碾压速度:42±1次/分(单程);
3、试验小车运动距离:230±10mm;
4、碾轮的橡胶硬度(国际标准硬度):78±2(60℃)时;
5、碾轮与试模的接触压强:0.7±0.05Mpa(60℃),可调至0.8-0.9 Mpa;
6、试模尺寸:300x300x50mm(标准),可对30-100mm厚度的试件进行车辙试验;
7、位移的测量范围:0~30mm;
8、位移的测量精度:小于±0.005mm;
9、车辙的试验时间(可任意设定):通常为60min;
10、恒温箱温度(可任意设定):室温~60℃,控制精度±0.5℃;
11、整机外形尺寸:长1330mmx宽810mmx高1430mm;
12、温度测量精度:±0.1℃;
13、使用环境温度:-20℃~50℃;
14、环境温度控制精度:±1℃;
15、试模温度控制精度:±0.5℃;
16、位移测量精度:0~30mm;
17、控制温度设定范围:40℃~80℃;
18、温度测量通道数量:1;
19、位移测量通道数量:1;
20、工作电压:AC 380±10V;50±Hz(三相四线制,需零线);
21、定功率:3KW
四、沥青车辙试验仪使用方法
   【为了保证运输过程中的安全,装箱时对部分零件采取了加固、防震措施。用户可按如下步骤进行安装】
A 沥青车辙试验仪机械安装:
1、拆除机架与包装箱底板的固定螺栓。
2、将沥青车辙试验仪安放在平整的试验位置上,不允许机架晃动,否则应调平。
3、取下碾轮下的减震块及固定绳索。
4、把位移传感器固定在传感器槽里。
B 沥青车辙试验仪电路接通:
1、本仪器需要采用3相4线380V电源,用来给电机,加热器,等设备供电。仪器在380V输入电源上安装了漏电保护断路器,当仪器出现漏电时,该漏电保护断路器可能出现跳闸。
2、本仪器在使用时,必须紧紧固定在地面底座上,并且调整水平。本仪器无需散热,允许靠墙安装。但是推荐留出一定的(50cm)的距离以便于仪器将来的维护。
3、仪器在开动时,附近不得有剧烈震动的设备,地面的震动可能会造成位移传感器的数据偏差。
4、当做重载交通的车辙试验时,需要将轮压提高到1.4MPa,需要将附加的配重块放置到试验轮上的平板上,该配重块质量约为 79Kg。
C 沥青车辙试验仪仪器操作
1)状态测试:在待机状态下,“照明”“轮碾”等按钮可以单独控制。例如,按下“照明”键,照明灯亮,如果再次按下该键,照明被关闭。“轮碾”键以点动的方式控制试验轮,按键被松开后,轮碾电机即停止工作。
2)控温:对于带电脑的车辙试验仪,仪器面板上的“控温”“试验”键不起作用。该键用于不带PC机的系统。按下控温键,仪器开始控温。仪器默认的为非浸水试验,启动控温后,加热器和循环风机启动,请将温度传感器不要放置在热风直吹的地方。如果选择的试验为浸水试验,启动控温后,加热管被启动。需确认水槽中已经加入了足以淹没试件和传感器的水才允许启动加热。
3)试验:按下试验键后,仪器开始清零计数器,启动试验轮开始进行碾压试验。在第10次压过试件后,位移值被清零,开始记录位移形变。等到试验到达设定的时间,试验自动停止。
       注意事项:启动试验之前,必须检查位移传感器所处的起点位置,必须处于0-3mm之间。
五、沥青车辙试验仪维护保养
1、在试验后,应将散落在机内的试验物料及时清理。
2、定期给仪器需要涂刷润滑油的部件涂刷润滑油。
六、沥青车辙试验仪注意事项
1、用户在使用该仪器前须仔细阅读本使用说明书,严格按照使用说明书上的要求进行操作,以免造成仪器设备的损坏或人员伤害。
2、若有异常情况发生时,请及时与经销商或厂家联系。
3、每次工作前检查轨道上是否有异物,应保持清洁。
4、碾轮运行时,不要用手摸碾轮,小心刮碰、烫伤,造成人员伤害。
5、排除机械故障时,一定要断电。
6、沥青车辙试验仪必须有接地,以保证安全操作。
七、沥青车辙试验仪常见故障
现象:开机就跳闸。
原因及解决办法:1接线错误;2系统漏电。本仪器使用3相4线电源线,4芯电缆中的黑色线接零线,红绿黄接三相ABC。零线接线错误会导致跳闸。由于运输或其他原因导致内部短路,打开控制器柜门,检查是否存在接线短路的现象并排除。
现象:开机液晶屏不显示字符,但是液晶屏背光亮,键盘灯也闪烁后一次。
原因及解决办法:液晶屏损坏,请联系经销商。
现象:做非浸水试验时,控温灯闪烁,温度不上升。
原因及解决办法:1.主机电源3相4线没接;2.加热丝老化损坏。3.输出SSR(固态继电器)损坏。
现象:做浸水试验时,控温灯闪烁,温度不上升。
原因及解决办法:1.主机电源3相4线没接;2.加热丝老化损坏。3.输出SSR损坏。
现象:电源正常,电机不转
原因及解决办法:1.电机损坏;2输出SSR损坏。
现象:试验轮不能自动上升下将。
原因及解决办法:1.气泵损坏;2.气动阀损坏;3.气动管道漏气。
现象:无法通讯
原因及解决办法:1.RS232通讯方式:拔下电脑上的USB-RS232转换器,然后再插入,重新启动试验软件。2.蓝牙通讯方式:拔下蓝牙适配器后重新插入加载驱动后,重新启动试验软件。
