沥青燃烧炉使用说明书
关键字: 沥青燃烧炉使用说明书 日期: 2020-4-17 9:02:47 点击 5929 次
沥青燃烧炉使用说明书

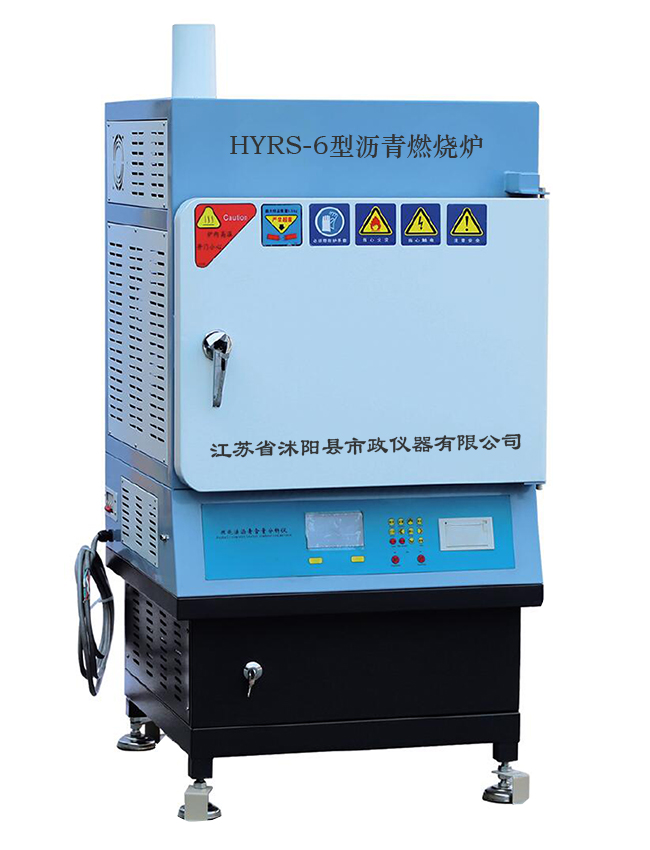

规格型号:HYRS-6

尊敬的用户:
  感谢您购买本公司产品!为了便于您正常使用沥青燃烧炉,请您认真阅读并妥善保存使用说明书。如您有任何疑问或想了解更多产品信息,敬请垂询我公司或浏览官方网站: http://www.syzqL.com/,我们将随时竭诚为您服务!
一、用途:
   沥青燃烧炉可测定沥青混合料中沥青的含量,同时也为级配分析干净的骨料。特点 环保、安全、准确、快捷。质量稳定可靠,性能优良。符合JTG E20-2011、ASTM D6307—98和AASHTO T308-99标准要求。
二、主要特点:
1、沥青燃烧炉炉体采用航天隔热材料制成,预热时间短,升温速度快,20分钟内可至标准工作温度538℃,与同类产品相比大大节约了试验时间。
2、隔热性能良好,炉体内部达到标准工作温度时,炉体外部温度低于45℃,操作安全性高,同时有效避免了高温对电子秤精度的影响。
3、具有后燃烧室二次燃烧功能,及高温过滤,排风系统,保证试验废气排放量达到环保要求。
4、仪器自动运行,易于操作,只需输入样品重量和标定系数,装入样品,按工作键,试验结束后自动打印数据。
5、软件功能强大,可同时显示沥青含量,油石比,样品损失重量,试验时间。
6、采用进口天平,保证计量准确。
、主要技术参数:
1、试样重量:4500g,推荐试样重量:1000~1500g
2、天平精度:±0.1g,天平量程:10Kg。
3、燃烧室尺寸:长350mmx宽440mmx高330mm
4、燃烧室最高工作温度:800℃,标准工作温度:538℃
5、自动检测测试终点,沥青含量的测试精度可达0.1%
6、试验时间:20~30分钟
7、沥青燃烧炉工作电压:380V±10%三相(星形),电流不大于20A
8、沥青燃烧炉重量:220KG
9、外形尺寸:800x800x1200mm
10、功率:6KW
11、环境温度:≤35℃。
12、相对湿度:≤85%
四、沥青燃烧炉安装与调整
4.1电源准备
   试验室应准备燃烧炉用三相五线制独立电源。要求电压稳定,380V±10%,其单相容量不小于15安。具有单独空气开关。为了安全,电源必须有地线,遵循《低压电气安全操作规程》的规定。
4.2安放燃烧炉工作平台
设备备有燃烧炉工作平台。为便于设备安装检修,工作平台距墙不小于0.8米。
4.3打开燃烧炉、控制机柜、天平包装箱,检查设备有无损坏,随机文件和附件是否齐全。妥善保管全部随机文件和包装材料。
4.4将控制机柜安装在已调整水平的工作平台上。
4.5打开控制机柜前面板,将天平及天平秤盘依次轻轻水平放入控制机柜,使天平秤盘上的四个支撑座对准控制机柜上的四个Φ40mm孔。调整天平和控制机柜使天平处于水平状态。
4.6将燃烧炉底两个定位孔与控制机柜盖板上两个定位销对准后放于控制机柜上,使燃烧炉炉体下部四个Φ40通孔对准控制机柜上四个Φ40天平支撑孔。使用提供的四根检查棒,通过微调天平秤盘和轻微移动天平使沥青燃烧炉下部四个Φ40通孔、控制机柜上四个Φ40孔和天平秤盘四个支撑座同心。然后,取出检查棒放入四根陶瓷管,关闭燃烧炉门,控制机柜前面板一并固定好。
4.7打开控制机柜后面板并轻轻向外拉出,燃烧炉与控制机柜电气连接接线要求连接燃烧炉加热器、零线、离心风机电源线和热电偶输出线并将上述连线适当绑扎防止连线与排风扇等磨擦,最后固定好后面板。
4.8由试验室专业电工以《低压电气安全操作规程》为标准进行电源安装,将燃烧炉控制机柜上电源线按火线、中线、地线分别接到燃烧炉独立电源空气开关的火线、中线和地线。
4.9用内径Φ80铝波纹管一端与燃烧炉排烟管连接,另一端引至试验室外或引至试验室排风系统。
4.10至此设备安装完毕。进行全面安全检查后可投入使用。
五、使用方法与操作步骤:
5.1接通试验室电源开关。
5.2点击“试验参数输入”。(出厂设置为最佳,一般不需要更改
5.3接通控制机柜前面板 “电炉加热”开关,点击“控制开始”。燃烧炉开始加热,达到设置温度后自动恒温。
5.4在试料送达后,在另外天平上放置物料盘、物料篮。天平去皮。放入规定重量试料(建议在1.2至1.5Kg之间,不得超过3Kg)。试样取样方法见附录2。
5.5在称量试料重量后应重新确认试验参数中试料重量。
5.6打开燃烧炉门,注意安全防护,防止炉内高温灼伤,将称量后的试料用物料叉水平放入燃烧炉内圆形陶瓷板上。关闭沥青燃烧炉炉门。
5.7点击“测试开始”。离心式风机开始工作。试料在3分钟内重量变化百分比小于试验稳定值时,测试自动停止并指示测试完成。
5.8打开沥青燃烧炉炉门(同样注意安全防护,防止炉内高温灼伤),取出试验完的余料。
5.9确认取出试验完的余料后,出现试验报告数据处理设置画面。设置打印要求后,自动打印测试报告和测试数据,之后点击试验选择.
5.10确定继续试验或停止试验。如确定继续试验,则系统返回燃烧炉自动恒温控制状态。
5.11依次关闭控制柜前面板上“电炉加热”开关,“控制电源”开关,最后断开实验室燃烧炉专用电源开关。
注意
1.在打开炉门时,戴好防护用品,防止炉内高温气体酌伤人体。操作人员必须穿长袖棉布衣,不允许穿短袖衣。
2.燃烧炉长期不用,特别是在潮湿季节,首次使用时要先在100℃、300℃下烘炉膛各1小时,以免因潮湿引起设备损坏。
六、附录:
1、中华人民共和国行业标准<公路工程沥青及沥青混和料试验规程>关于沥青混合料中沥青含量测试精度的有关规定:T0722-1993  沥青混合料中沥青含量试验(离心分离法)规定:同一沥青混合料试样至少平行试验两次,取平均值作为试验结果。两次试验结果的差值应小于0.3%,当大于0.3%但小于0.5%时,应补充平行试验一次,以3次试验的平均值作为试验结果,3次试验的最大值与最小值之差不得大于0.5%。
2、沥青混合料试验沥青混合料取样请遵循《T0701-2011沥青混合料取样法》的规定。在试验室中人工配制沥青混合料时请按《T0702-2011沥青混合料试件制作方法》要求准备矿料及沥青并加热拌制沥青混合料。
